智能型高精度隔膜压力变送器(YSDT+Fx)

产品特点

秉承YSDT智能型高精度压力变送器的良好性能和稳定性,采用进口单晶硅传感器芯片,防雷保护电路设计,对供电电源和传感器信号进行隔离处理,极大提高了整机的稳定性和抗干扰能力。
不同材质和类型的远传隔膜装置和专用充油设备最大限度的提升变送器的精度,保证产品的整体洁净要求。产品稳定性好,常温最高精度可达0.075%。防爆壳体结构,可全天候使用。兼容HART通信协议。

产品应用:
适用于测量管道或容器内高粘度、腐蚀性、易沉淀等流体介质或需要与变送器本体隔离的高温介质的压力。广泛应用于石油、化工、冶金、电力、环保、新能源、机械成套等行业。

系统参数

精度等级:0.075%,0.1%,0.2%

测量参数:表压、绝压

输出信号:4~20mA+HART

          四线制RS485输出(MODBUS协议)

          PA协议

电 源:24VDC(正常工作电压12 ~36V)

长期稳定性:≤0.1%FS/年

最大量程比:100:1

最大工作压力:法兰额定压力和测量范围上限的最小值

环境温度:-30~70℃

介质温度:-40~200℃(依据隔离填充液适用温度)

防爆等级:隔爆兼粉尘 ExdⅡCT6 Gb

          Ex tD A20 IP67 T80℃

          本安型Exia Ⅱ CT6 Ga

防护等级:IP67

外壳材质:铝合金、316SS(可选)

法兰材质:316L、HC (可根据用户要求订制)

隔膜材质:316L、HC、Ta、S32205、Ni、Ti、

          Monel、Inconel、316L镀金、316L喷涂

          PTFE等

填 充 液:硅油:-40~200℃

高温硅油:-10~300℃

氟油:-80~165℃

电气连接: 2-M20×1.5F或2-1/2”NPTF

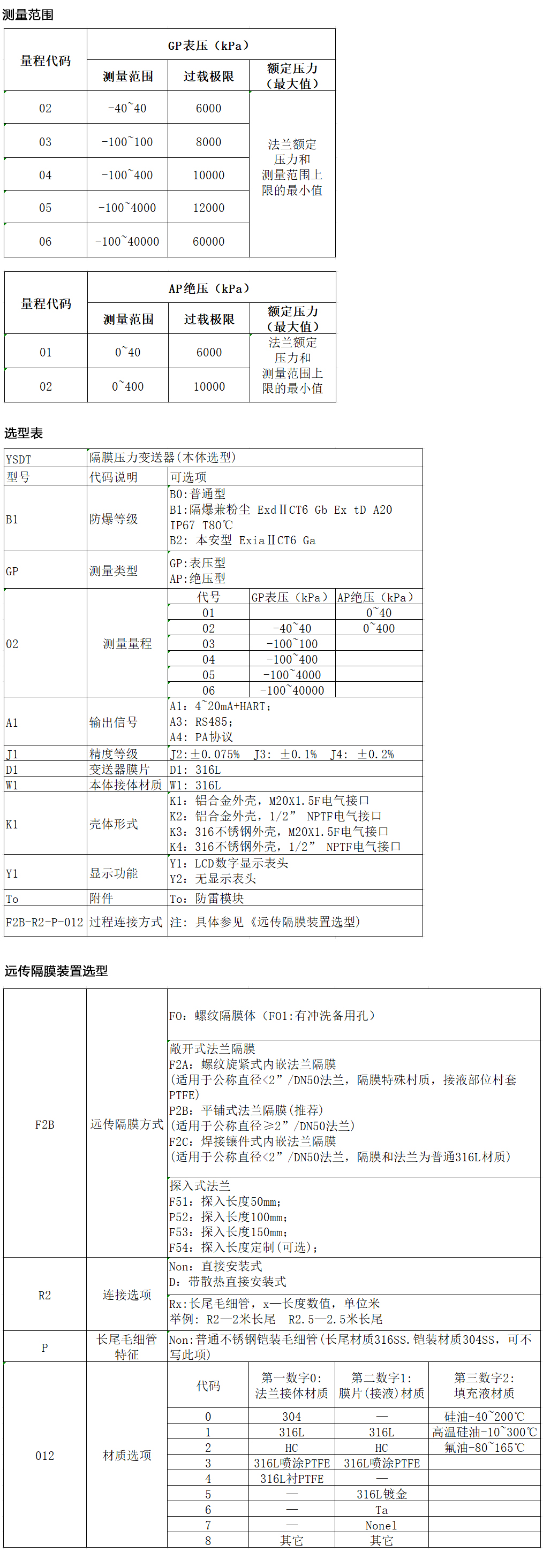

过程连接:参见《远传隔膜装置选型》
